電動偏振控制器?PolaRite?Ⅱ/Ⅲ常見問題及解答

　一、光學部分

     1. PolaRite^TMⅡ/Ⅲ偏振控制器的工作波長范圍（或帶寬）為多少？

GeneralPhotonics的標準PolaRite^TMⅡ/Ⅲ偏振控制器的工作波長范圍為1260~ 1650 nm。這個波長范圍涵蓋了整個通信波長。PolaRite^TMⅡ/Ⅲ偏振控制器的性能指標是在波長1550nm下的指標。根據客戶的需求提供波長為1310nm下的指標。用戶同樣可獲得970~ 1650 nm的超寬波長范圍。（注：指標中的工作波長只能提供1550nm或1310nm的）

2. PolaRite^TMⅡ/Ⅲ偏振控制器可在波長為980nm、1060nm、1310nm或530nm時工作嗎？

可以。PolaRite^TMⅡ/Ⅲ偏振控制器制造使用的光纖可由用戶提供，或由GeneralPhotonics提供常規波長1550 nm以外的光纖，例如：用于1310nm、1060nm、980nm或530nm的單模光纖。在訂購產品時，需要指定工作波長。請注意GeneralPhotonics的標準光纖覆蓋1260 ~ 1650 nm或970~1300 nm的范圍。由非標準光纖制成的偏振控制器具有不同的性能，以及與標準件不同的保修期。

3. PolaRite^TMⅡ/Ⅲ偏振控制器的插入損耗為多少？

PolaRite^TMⅡ/Ⅲ偏振控制器中全部使用光纖，總的插入損耗包括固有的光纖損耗和機械效應引起的損耗。在波長為1550nm時，PolaRite^TMⅡ/Ⅲ偏振控制器的插入損耗典型值約為0.05dB。

4. PolaRite^TMⅡ/Ⅲ偏振控制器的激活損耗為多少？

激活損耗是器件工作引起的插入損耗的變化。PolaRite^TMⅡ/Ⅲ偏振控制器的激活損耗是外部驅動電壓的函數，是在壓電陶瓷工作過程中纖芯里光功率損耗的結果。微彎是造成這種損耗的主要因素。指標里列出的激活損耗是在加載整個DC電壓（如：150V）下器件插入損耗的變化。GeneralPhotonics的PolaRite^TMⅡ/Ⅲ偏振控制器的設計具有極低的激活損耗，典型值小于0.01dB。根據用戶的需求，還可提供激活損耗小于0.005dB的器件。

5. 為什么在多數應用中需要極低的激活損耗？

偏振控制器的重要應用包括偏振相關損耗（PDL）測量及擾偏。在PDL測量中，偏振控制器的激活損耗會增加測量結果的不確定性。例如，如果激活損耗為0.2 dB，PDL測量不確定性至少比0.2dB高。對于擾偏應用，激活損耗增加了光信號噪聲的幅度。這樣的噪聲能與光信號干涉，或在應用中降低了信號探測能力。因此，激活損耗低對于偏振控制器非常重要。

6. PolaRite^TMⅡ/Ⅲ偏振控制器的偏振相關損耗為多少？

PDL是在所有輸入偏振態（SOP）中光功率透射率的最大值與最小值之差，單位為dB。PolaRite^TMⅡ/Ⅲ偏振控制器的偏振相關損耗的典型值約為0.01dB。

7. PolaRite^TMⅡ/Ⅲ偏振控制器的偏振模色散為多少？

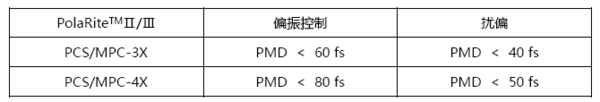

PolaRite^TMⅡ偏振控制器的偏振模色散（PMD）為：對于PCS-3X，PMD最大值小于60fs；對于PCS-4X，PMD最大值小于80fs。PMD的最大值發生在驅動電壓為最大值時（~4到5V_π）。對于擾偏應用，驅動電壓約為1.5倍V_π。在這個驅動電壓下，PMD被限制在小于40fs（PCS-3X）或50fs（PCS-4X）。PolaRite^TMⅢ偏振控制器與PolaRite^TMⅡ偏振控制器相似。PMD值如下所示：

      8. PolaRite^TM偏振控制器的工作原理是什么？PolaRite^TM、PolaRite^TMⅡPolaRite^TMⅢ之間的區別是什么？

所有PolaRite^TM偏振控制器具有相同的工作原理。它們都是基于擠壓光纖技術，可將任意的輸入偏振態轉換為任意的輸出偏振態。它們之間的主要區別是外形和控制方法。PolaRite^TM手動偏振控制器需要外部的旋轉（移動）控制。它有各種尺寸和連接頭組合，通常用于靜態或準靜態的偏振控制。PolaRite^TMⅡ電動偏振控制器具有3軸和4軸的版本，電動控制，沒有外部移動部位，主要用于自動和高速偏振控制。PolaRite^TMⅢ電動偏振控制器與PolaRite^TMⅡ相似。主要的區別是PolaRite^TMⅢ的特殊設計用于系統集成，具有較小的外形和較高的溫度穩定性。

9. PolaRite^TMⅡ電動偏振控制器的V_{π DC}和V_{π AC}是什么？

V_πDC和V_{π AC}都定義為電壓變化，兩個特征偏振態對應相位的偏移，V_πDC對應慢速、直流電壓變化，而V_{π AC}對應相位變化一個π的交流頻率f處的電壓變化。PolaRite^TMⅡ的V_{π DC}典型值約為30V，從DC到~20kHz幾乎為常數，因?yàn)?/span>V_{π DC}和V_{π AC}在低頻時相等。除了在諧振頻率處，通常不會分開指明。

10. PolaRite^TMⅡ電動偏振控制器的諧振頻率和諧振V_π分別為多少？

電機和機械外殼增強了PolaRite^TMⅡ器件在某些特定頻率下的性能。這些特定的頻率（典型值60kHz、100kHz、130kHz和160kHz）被稱為PolaRite^TMⅡ電動偏振控制器的諧振或諧振頻率，諧振頻率的分布取決于電機和封裝的力學邊界條件。在這些頻率處，半波電壓V_{π DC}值顯著減少。諧振頻率的V_π典型值約為2~10 V，遠遠小于約30 V的V_{π DC}。

11. 偏振控制與擾偏的主要區別是什么？

PolaRite^TMⅡ電動偏振控制器可執行兩個主要的功能：靜態或準靜態的偏振控制及擾偏。對于這兩種應用，性能是不同的。對于擾偏，優化了器件的激活損耗（小于0.01dB）和諧振V_π。對于偏振控制，優化了速度和帶寬。

12. 如何PolaRite^TMⅡ/Ⅲ的偏振控制功能？

PolaRite^TMⅡ/Ⅲ電動偏振控制器可看作3通道（PCS/MPC-3X）或4通道（PCS/MPC-4X）的串聯可變波片。第一個和第三個波片的光軸在同一個方向上對準，第二個和第四個波片的光軸與第一個和第三個波片的光軸成45°。理論上，三個可變波片的組合足夠?qū)⑷我獾妮斎?/span>SOP轉換為任意的輸出SOP，即使輸入SOP是第一個波片的本征態。因此，PolaRite^TMⅡ/Ⅲ可作為電動偏振控制器。用戶可將DC電壓加載到PolaRite^TMⅡ/Ⅲ的管腳，得到期望的偏振態。在邦加球的表面上，兩個互成45°角的波片產生正交的SOP軌跡。這個正交性使得偏振態控制算法比其它機械方法簡單得多。

13. 如何使用PolaRite^TMⅡ的擾偏功能？

對于最小的偏振度（DOP），使用PolaRite^TMⅡ的擾偏功能，要滿足以下兩個條件：

（1）幅值條件：

（2）頻率條件：

14. PCS/MPC-3X和PCS/MPC-4X的主要區別是什么？

它們之間的主要差別是光纖擠壓器的數量不同：PCS/MPC-3X有三個，PCS/MPC-4X有四個。對于連續的偏振控制，推薦用戶使用PCS/MPC-4X。

15. PolaRite^TMⅡ/Ⅲ電動偏振控制器的響應時間為多少？

當處于較低幅度的方波驅動時，上升時間和下降的光學響應時間（或開關時間）大約為30μs。

16. 使用PolaRite^TMⅡ/Ⅲ電動偏振控制器時，從一個SOP轉換到另一個SOP的速度有多快？

轉換速度取決于使用的控制算法和實現所期望SOP的步驟。最快的轉換速度（30μs）發生在只涉及一個步驟時。通常，SOP的轉換速度正比于步驟的數量，~N×30μs（N= 1，2，3…m）。在工作結束時，最后的SOP達到穩定時，可能存在一個較短的建立時間。換句話說，SOP轉換速度取決于控制算法。

17. 當驅動電壓由開轉為關時，SOP的Stokes值能保持嗎？它的重復性怎樣？

我們使用PCS-3X測試SOP漂移問題，驅動電壓V₁= V₂ = V₃ = 70 V（DC），作為一個恒定的負載條件?；趦蓚€(gè)不相關的測量，一個驅動電壓關閉，另一個驅動電壓打開（例如：V₁ = V₂= V₃ = 70 V），光纖固定在光學工作臺上，12小時的漂移率大約為0.01dB/hr（測量光功率透過率的差值，使用差值的目的是去除背景的隨機漂移）。

18. PolaRite^TMⅡ/Ⅲ中是否存在磁滯效應？

是的。當正向和反向電壓應用到PolaRite^TMⅡ/Ⅲ上時，會產生非對稱的位移。當振蕩電壓應用到PolaRite^TMⅡ/Ⅲ上時，你可觀測到光功率透射率的磁滯曲線。當掃描電壓幅度增加時，磁滯變得越來越顯著。

19. 可以消除PolaRite^TMⅡ/Ⅲ的磁滯效應嗎？

是的。你可使用一個非對稱的補償驅動電壓，它的正向電壓小于反向電壓，產生與正向軌跡相同的反向電壓軌跡。

20. 如何將PolaRite^TMⅡ電動偏振控制器用作穩偏器？

SOP穩偏器要求三個元件：SOP發生器、SOP監控器以及控制電路。在系統中，PolaRite^TMⅡ/Ⅲ電動偏振控制器作為SOP發生器。GeneralPhotonics的PolaDetect^TM偏振分析儀或相似的器件用來監控SOP。基于驅動條件和從SOP監控器輸出的信號，可設計開環或閉環穩定SOP的控制電路。GeneralPhotonics的穩偏器（POS-002和POS-20X）集成了上述三種元件。

21. PolaRite^TMⅡ/Ⅲ電動偏振控制器能產生所有的SOP并覆蓋整個邦加球嗎？

可以。PolaRite^TMⅡ/Ⅲ電動偏振控制器能產生所有的SOP并覆蓋整個邦加球。

22. 如果輸入的SOP為第一個通道的本征態，會發生什么？

如果輸入的SOP為第一個通道的本征態，即電場矢量平行或垂直于通道方向的線偏振光，第一個通道僅調制光束的相位前沿，它不會改變SOP。因此，必須在第三個通道上加載控制電壓來解決這個問題。

23. 在熔接光纖前，如何去除黃色的光纖涂覆層？

使用打火機外焰去除光纖涂覆層，減小燃燒時間，避免損壞光纖，然后使用酒精擦除殘留物，再用光纖切割刀處理光纖端面后，即可進行熔接。

24. PolaRite^TMⅡ/Ⅲ電動偏振控制器的最大輸入光功率是多少？

最大輸入光功率與PolaRite^TMⅡ/Ⅲ電動偏振控制器使用的光纖（典型光纖：SMF-28）相同?；谥圃焐虜?shù)據，波長1550nm的連續光，光功率可達1000mW?？偟膩碚f，大多數光纖耦合器件能接受的光功率，都能安全地進入PolaRite^TMⅡ/Ⅲ電動偏振控制器。

25. a）PolaRite^TMⅡ/Ⅲ電動偏振控制器可連續地進行偏振控制嗎？b）在連續工作模式下，有如何進行偏振控制的相關說明嗎？c）在連續工作模式下，PolaRite^TMⅡ/Ⅲ電動偏振控制器的響應時間為多少？

a）PCS/MPC-3X和PCS/MPC-4X都能提供連續的偏振控制，但是四軸版本的控制算法要比三軸版本的簡單。

b）請參考下面的連續偏振控制相關文獻：(1) N. G. Walker and G.R. Walker, “Endless Polarization Controlusing four fiber squeezers,” Electron Letters, vol.23, No. 6, pp.290-292(1987). (2) R. Noe, “Endless polarization control in coherent opticalcommunications,” Electron Letters, vol. 22, No. 15, pp.772-773 (1986). (3) R.Noe, H. Heidrich, and D. Hoffmann, “Endless polarization control for coherentoptics,” Journal of Lightwave Technology, Vol.6, No. 7, pp.1199-1207 (1988).

c）響應時間取決于用戶的控制算法。

26. 這種基于機械的光纖擠壓器會損壞光纖嗎？

不會。眾所周知，保偏光纖非?？煽?。在PolaRite^TMⅡ/Ⅲ電動偏振控制器中，加載在光纖上的最大機械應力略小于或等于加載在保偏光纖上的應力。此外，GeneralPhotonics的制造工藝和選擇使用特殊的材料提高了器件的耐久性。因此，PolaRite^TMⅡ/Ⅲ器件中光纖損壞的可能性較小。在極端的激活條件下，基于內部應力實驗和分析光纖應力模型，得出光纖的使用壽命（MTTF）估計超過10億年。

27. PolaRite^TMⅡ/Ⅲ電動偏振控制器的壽命為多少？

器件的壽命受限于壓電陶瓷擠壓光纖的使用，這主要受到濕度的影響。全密封結構使得器件的壽命（MTTF）約為40年。

28. PolaRite^TMⅡ/Ⅲ電動偏振控制器的驅動電流為多少？

壓電陶瓷可看作純電容負載，電容值為0.18μF。因此，總電流取決于驅動電壓和頻率：

      其中，C為電容。對于正弦驅動信號，

峰值電流為2πV₀f。對于線性斜坡，

例如：電容值為0.18μF，100μs內從0到20V，壓電陶瓷的驅動電流為：

29. PolaRite^TMⅡ/Ⅲ電動偏振控制器的性能受溫度影響的情況？

兩個器件的推薦工作溫度范圍為-25 ~ 80℃（外殼溫度）。器件的諧振頻率會隨溫度變化，這會影響諧振擾偏性能。但非諧振半波電壓在指定的溫度范圍內則相對均勻。

二、電學部分

1. PolaRite^TMⅡ/Ⅲ電動偏振控制器的驅動電路都有哪些？

PolaRite^TMⅢ電動偏振控制器的驅動電路是MPD-001，PCD-M02就是包含驅動電路的電動偏振控制器。PCD-M02上有一個DC/DC轉換器，所以它不需要外部高壓電源。它可接受0~ 5V的模擬控制信號或TTL數字控制信號。

2. PCD-M02的頻率范圍為多少？

PCD-M02的工作帶寬取決于所需的輸出電壓。

對于PCD-M02，。這決定了單通道的最大輸出電壓和頻率條件。

對于，這決定了在相同驅動信號下，同時使用所有輸出通道的最大輸出電壓和頻率條件。如果電壓-頻率超過了這里的指標，波形將會失真。

對于全范圍（V_pp= 150 V）工作，用戶可得到每個擠壓器4 ~ 5 π的延遲，但是對于PCD-M02（使用全部通道），工作頻率范圍在0 ~ 333 Hz。但是，對于大多數情況，在PCD-M02的連續擾偏功能中，每個擠壓器只要求1.53 π的延遲。相應的驅動電壓為V_pp = ~ 50V的數量級。在這種情況下，工作頻率范圍可擴展到0 ~ 1 kHz。

不推薦使用諧振頻率驅動PCD-M02。因?yàn)榇蠖鄶?shù)諧振頻率分布在50 ~ 200 kHz，諧振頻率的驅動電壓典型值小于10 V，如果用戶希望在這些諧振峰處工作，可使用函數發生器代替驅動器。

3. 保持PolaRite^TMⅡ/Ⅲ驅動器的波形不失真，上限輸入頻率為多少？

嚴格地說，不變形的頻率上限取決于輸出電壓和壓電陶瓷的負載阻抗。在沒有負載時，驅動器的輸出與輸入成完美的線性關系。在有壓電陶瓷負載時，有效的阻抗被強烈地調制，產生上限頻率。詳細信息參加問題2的答案。

4. PCD-M02的功耗是多少？

PCD-M02要求+ 12 V / 1.2 A和- 12 V / 0.1 A的電源。當一個通道單獨工作時，每通道的最大峰值電流為60 mA，當四個通道同時工作時，每通道最大峰值電流為20 mA。

5. 如何進行控制電路的遠程控制？

PCD-M02可由TTL數字電平控制。它要求R/W位，2個控制通道和12位控制信號。DIO卡可用來產生控制信號，許多DIO卡都能通過RS-232或USB進行遠程控制。
